Engrenagem de turbina eólica
>
|
| Lugar de origem | JIANGSU CHINA |
| Marca | Guangda |
| Certificação | DNV, BV, Rina, ISO, GL, ABS, LR ,CCS ,PED |

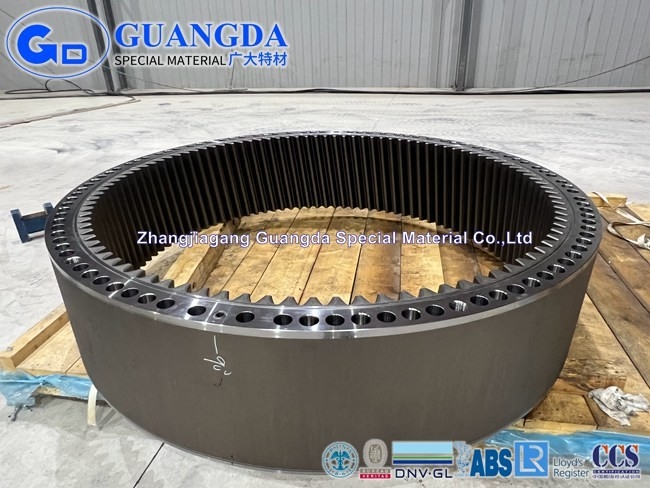

Engrenagem de dente reto interna Ring Gear Internal Bevel Gear interno que fabrica para a turbina eólica
As engrenagens são usadas para a transmissão do poder. As engrenagens internas são dentes de engrenagem gerados no diâmetro interno de um cilindro quando as engrenagens externos tiverem os dentes de engrenagem gerados no diâmetro externo do componente.
Uma engrenagem interna pode igualmente ser chamada uma engrenagem de anel. As engrenagens internas são usadas em aplicações da caixa de engrenagens planetárias, mas podem igualmente ser aplicadas em outras situações. As engrenagens internas podem igualmente ser cortadas nas engrenagens helicoidais apenas enquanto as engrenagens externos podem ser cortadas nas engrenagens helicoidais. Estes tipos de engrenagens internas podem ser encontrados em alguns movimentação interna da engrenagem, pares simples, movimentações diferenciais internas e movimentações planetárias internas.
Engrenagens internas para a especificação da turbina eólica
| Diâmetro máximo | 5000mm |
| módulo da engrenagem | 5-40 |
| Capacidade de processo | Girando, moendo, aborrecido, gringding, fazer à máquina terminado, engrenagem que dá forma, engrenagem que Hobbing, capacidade de moedura da engrenagem da engrenagem. |
| Capacidade anular das engrenagens internas | 10000pcs |
| Fazer à máquina | Girando, moendo, furando, moendo, fazer à máquina terminado, engrenagem que dá forma, engrenagem que hobbing, capacidade de moedura da engrenagem. |
| Tratamento térmico | Normalização, quarto, recozimento, carburando, nitruração com capacidade completa do tratamento térmico |
| Tratamento de superfície | Limpeza de alta pressão, sopro de areia e pulverização térmica. Capacidade completa do tratamento de superfície. |
Engrenagens internas para o espaço da fonte da turbina eólica
| Engrenagens internas e estrias internas | |||
| Trituração | Dar forma | Moedura de dente | |
| O.D. máximo. | 5000mm | 2400mm | 5000mm |
| Max Face Width | 2200mm | 1100mm | 2200mm |
| Módulo máximo | M35 | M24 | M35 |
| AGMA leval/DIN leval | DIN3962 CLASSIFICAM 8 | DIN3962 CLASSIFICAM 8 | DIN3962 CLASSIFICAM 4 |
| Revestimento de superfície do dente | Ra3.2 | Ra3.2 | Ra0.4 |
| Ângulo de hélice máximo | +30°/-45° | 0° | ±45° |
A precisão alinha-nos poderia fornecer
 |
Engrenagem planetária As engrenagens planetárias, igualmente chamadas trens de engrenagem epicyclic, são usadas nas aplicações complexas que exigem a transmissão lisa do torque, tal como drivetrains e transmissões automotivos. A engrenagem de dente reto usada pelas engrenagens planetárias é chamada do “um dente reto sol,” que é cercado perto três-mais as engrenagens exteriores chamadas as engrenagens de planeta |
 |
Engrenagem interna As engrenagens planetárias, igualmente chamadas trens de engrenagem epicyclic, são usadas nas aplicações complexas que exigem a transmissão lisa do torque, tal como drivetrains e transmissões automotivos. A engrenagem de dente reto usada pelas engrenagens planetárias é chamada do “um dente reto sol,” que é cercado perto três-mais as engrenagens exteriores chamadas as engrenagens de planeta |
 |
Engrenagem de dente reto A engrenagem de dente reto, igualmente chamou uma engrenagem do reto-corte, é o tipo o mais simples de engrenagem disponível. Reto-tomado partido ao longo da linha central de roda de engrenagem, dos dentes retos na linha da linha central. Outros tipos de engrenagens de dente reto transmitem o movimento e o torque lateralmente com a compatibilidade com outras engrenagens alinhadas paralelas. Tais engrenagens são componentes principais nas engrenagens planetárias. |
 |
Engrenagem da ranhura As engrenagens da ranhura são cilíndricas ou haste-dadas forma com dentes retos que permitem que transmitam o movimento lateralmente cabendo dentro dos dispositivos internos ou das engrenagens. |
 |
Engrenagem helicoidal As engrenagens helicoidais são engrenagens de gerencio rápidas capazes de apoiar cargas pesadas eficientemente e lisamente. Caracterizam os dentes inclinados para a linha central do eixo e posicionados como uma hélice, assim o nome. Mais quietas do que muitas outras engrenagens, incluindo as engrenagens de dente reto, as engrenagens helicoidais são populares com aplicações que caracterizam ambas as cargas radiais e cargas da pressão. |
 |
Engrenagem helicoidal dobro As engrenagens helicoidais dobro são um tipo de engrenagem helicoidal que tem duas caras helicoidais próximos um do outro com uma diferença entre elas. Os ângulos de hélice em cada cara são idênticos mas opondo. O uso de uma engrenagem helicoidal gêmea ajustada abaixa cargas empurradas e permite-as ainda mais sobreposição do dente e operação mais lisa. |
A precisão alinha a capacidade da fabricação
| Fundição | Capacidade da fundição de 500.000,00 toneladas/ano. Com própria linha smeliting de aço carbono, de aço de aço inoxidável, de liga e de aço especial. |
| Forjamento | Forjando a capacidade de 300.000,00 toneladas/ano. Com próprio professinal a imprensa de forjamento faz à máquina máquinas de 5000 toneladas, de 4500 toneladas, de 4000 toneladas, de 3600 toneladas, de 2000 toneladas, de 1000 toneladas e do anel de rolamento do moinho e poderia fabricar o forjamento para anular-se. |
| Fazer à máquina áspero | Girando, moendo, tipos diferentes aborrecidos do equipamento fazendo à máquina áspero mais de 100 grupos |
| Fazer à máquina da precisão | Com o equipamento o mais avançado e o mais moderno do carnaghi de PAMA, de Gleason, de Danobat, de Kehren, de Nicolas, de Pierto da precisão que faz à máquina que inclui a engrenagem que dão forma, a engrenagem hobbing, a engrenagem que mói etc. |
| Linha do tratamento térmico | Com próprio equipamento profissional para o tratamento térmico para recozer, normalizar, moderando, quarto, recozimento Isothermal, alívio de tensão, nitruração, carbura, cementando etc. |
| Tratamento de superfície | Facilidades de revestimento avançadas tais como a limpeza de alta pressão, o sopro de areia e a pulverização térmica. Capacidade completa do tratamento de superfície. |
| Inspeção | UT, TA, com o instrumento de medição da engrenagem de Gleason e o detector coordenado do hexágono três |
Ring Gears Application interno
| Veículos de trilho | Petróleo e gás |
| Mineração | Cimento |
| Produção de eletricidade | Turbocompressor |
| Hidro poder | Energias eólicas |
| Metalurgia | Açúcar |
| Marinho e shipbuiding | Máquina ferramenta |
| Reciclagem e fábricas de tratamento | Borracha e plásticos |
Sobre Guangda para a fabricação das engrenagens
Guangda é um fabricante profissional para as peças da turbina eólica que incluem as peças das carcaças, dos forjamentos e de engrenagens da caixa da turbina eólica. Porque nós somos um fabricante de aço integrado da fundição, a forjadura, moldando, tratamento térmico à fabricação esperta da precisão. Nós poderíamos fornecer as peças ásperas da placa ou do semi-revestimento ou da terminação para a indústria de energias eólicas.
Nós temos a cooperação profunda com o ZF, Mingyang, DEC, Windey, prevemos, NGC, Flender, Shanghai elétrico, CRRC.
1. Fabricante profissional para as engrenagens com a equipe técnica eficiente com uma ênfase na produção eficaz na redução de custos.
2. Guangda tem a linha material e a linha fazendo à máquina poderia fornecer placas da engrenagem e as engrenagens terminadas.
3. Customerized e de uma parada para cumprir as exigências de cliente, fornecem a solução total aos clientes.
4. Mais de 100 grupos de equipamento fazendo à máquina da engrenagem profissional que inclui PAMA, Gleason, Danobat, Kehren, Nicolas, carnaghi de Pierto do equipamento o mais avançado no mundo.
5. Mais de 70 grupos dos equioments do tratamento térmico da engrenagem que incluem a nitruração, a moderação e a carbonização para as engrenagens.
6. Guangda é o fornecedor o maior aos clientes NGC, ZF e Siemens da parte superior três do mundo para as peças da caixa de engrenagens.
7. Em graus de aço chineses primeiros da engrenagem do mercado, da turbina eólica de Guangda em China para a parte da capacidade, da qualidade e do mercado.
Engrenagem de dente reto interna mim
nternal Ring Gear
Engrenagem cônica interna
