| Lugar de origem | JIANGSU CHINA |
| Marca | Guangda |
| Certificação | DNV, BV, Rina, ISO, GL, ABS, LR ,CCS ,PED |

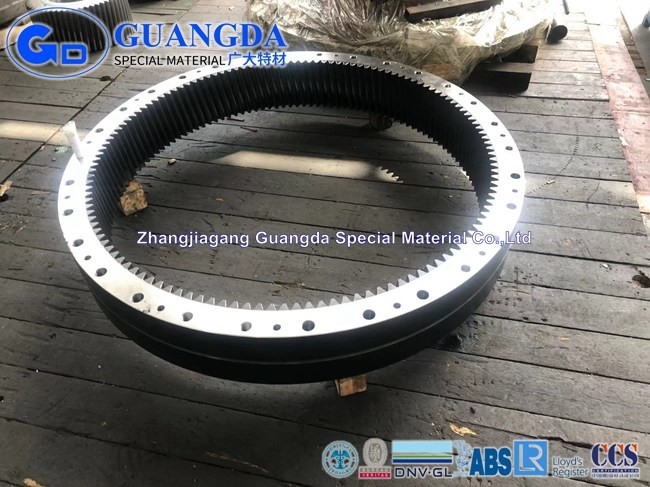

Engrenagem anelar interna personalizada de alta precisão para caixa de engrenagens planetária
Forjados de turbinas eólicas para composição química 42CrMo4
| Padrão | nome de designação de aço | Número | C | Si | Mn | P | S | Cr | mo | Ni |
| EN10083 | 42CrMo4 | 1,7225 | 0,38-0,45 | ≤0,4 | 0,60-0,90 | ≤0,025 | ≤0,035 | 0,90-1,20 | 0,15-0,30 | - |
| EN10083 | 42CrMoS4 | 1,7227 | 0,38-0,45 | ≤0,4 | 0,60-0,90 | ≤0,025 | 0,02-0,04 | 0,90-1,20 | 0,15-0,30 | - |
| Padrão | nome de designação de aço | Número | C | Si | Mn | P | S | Cr | mo | Ni |
| EN10250 | 42CrMo4 | 1,7225 | 0,38-0,45 | ≤0,4 | 0,60-0,90 | ≤0,035 | ≤0,035 | 0,90-1,20 | 0,15-0,30 | - |
Especificação de engrenagens de precisão forjadas para turbinas eólicas
| Engrenagens internas e estrias internas | |||
| Fresagem | Modelagem | ranger de dentes | |
| OD máx. | 5000mm | 2400mm | 5000mm |
| Largura máxima do rosto | 2200mm | 1100mm | 2200mm |
| módulo máximo | M35 | M24 | M35 |
| Nível AGMA/ Nível DIN | DIN3962 CLASSE 8 | DIN3962 CLASSE 8 | DIN3962 CLASSE 4 |
| Acabamento da superfície do dente | Ra3.2 | Ra3.2 | Ra0,4 |
| Ângulo de hélice máximo | +30°/-45° | 0° | ±45° |
Tipos de engrenagens de precisão
| |
Engrenagem Planetária Engrenagens planetárias, também chamadas de engrenagens epicíclicas, são usadas em aplicações complexas que requerem transmissão de torque suave, como transmissões e transmissões automotivas.A engrenagem de dentes retos usada pelas engrenagens planetárias é chamada de “esporão solar”, que é cercada por mais de três engrenagens externas chamadas engrenagens planetárias |
| |
Engrenagem Interna Engrenagens planetárias, também chamadas de engrenagens epicíclicas, são usadas em aplicações complexas que requerem transmissão de torque suave, como transmissões e transmissões automotivas.A engrenagem de dentes retos usada pelas engrenagens planetárias é chamada de “esporão solar”, que é cercada por mais de três engrenagens externas chamadas engrenagens planetárias |
| |
engrenagem A engrenagem reta, também chamada de engrenagem de corte reto, é o tipo mais simples de engrenagem disponível.Lado reto ao longo do eixo da roda dentada, com dentes retos alinhados com o eixo.Outros tipos de engrenagens de dentes retos transmitem movimento e torque lateralmente através da compatibilidade com outras engrenagens alinhadas paralelamente.Essas engrenagens são os principais componentes das engrenagens planetárias. |
| |
Engrenagem Spline Engrenagens estriadas são cilíndricas ou em forma de haste com dentes retos que lhes permitem transmitir movimento lateralmente encaixando-se em dispositivos internos ou engrenagens. |
| |
Engrenagens helicoidais Engrenagens helicoidais são engrenagens de rotação rápida capazes de suportar cargas pesadas de forma eficiente e suave.Apresentam dentes inclinados em direção ao eixo da haste e posicionados em forma de hélice, daí o nome.Mais silenciosas do que muitas outras engrenagens, incluindo engrenagens retas, as engrenagens helicoidais são populares em aplicações que apresentam cargas radiais e axiais. |
| |
Engrenagem helicoidal dupla As engrenagens helicoidais duplas são um tipo de engrenagem helicoidal que possui duas faces helicoidais próximas uma da outra com um espaço entre elas.Os ângulos da hélice em cada face são idênticos, mas opostos.O uso de um conjunto de engrenagens helicoidais duplas reduz as cargas axiais e permite ainda mais sobreposição de dentes e uma operação mais suave. |
Vantagem principal para as engrenagens de precisão-Cadeia de suprimentos concluída
| Fundição | Capacidade de fundição 500.000,00 ton/ano .Com linha própria de fundição de aço carbono, aço inoxidável, aço liga e aço especial. |
| Forjamento | Capacidade de forjamento 300.000,00 ton/ano .Com máquinas de prensa de forjamento profissionais de 5000 toneladas, 4500 toneladas, 4000 toneladas, 3600 toneladas, 2000 toneladas, 1000 toneladas e máquinas de laminação de anéis e podemos fabricar nós mesmos o forjamento em branco. |
| Usinagem de desbaste | Torneamento, fresamento, perfuração de diferentes tipos de equipamentos de usinagem de desbaste mais de 100 conjuntos |
| usinagem de precisão | Com os equipamentos mais avançados e modernos da PAMA, Gleason, Danobat, Kehren, Nicolas, Pierto carnaghi de usinagem de precisão, incluindo modelagem de engrenagens, fresamento de engrenagens, retificação de engrenagens, etc. |
| Linha de tratamento térmico | Com equipamento profissional próprio para tratamento térmico para recozimento, normalização, têmpera, QT, recozimento isotérmico, alívio de tensões, nitretação, carburação, endurecimento etc. |
| Tratamento da superfície | Instalações avançadas de revestimento, como limpeza de alta pressão, jateamento de areia e aspersão térmica.Capacidade completa de tratamento de superfície. |
| Inspeção | UT,MT, com instrumento de medição de engrenagem Gleason e detector de três coordenadas Hexagon |
Sobre Guangda
Guangda é um dos principais fabricantes de engrenagens na China. Fabricamos vários tamanhos de engrenagens para diferentes aplicações em várias plataformas.temos a experiência e os recursos necessários para atender às demandas do seu negócio.Você pode contar com nossos engenheiros e equipes de controle de qualidade para fabricar as engrenagens personalizadas de alta qualidade de que você precisa.
Estamos empenhados em exceder as suas necessidades de tecnologia de fabricação de engrenagens do início ao fim.Se o seu projeto requer serviços como design completo, prototipagem, pré-produção e produção de engrenagens, a Gear Motions tem experiência para lidar com cada etapa do processo de fabricação de engrenagens para atender às suas necessidades.
Todos os produtos são fabricados com os equipamentos mais avançados e modernos da PAMA,Gleason,Danobat,Kehren,Nicolas,Pierto carnaghi e equipe técnica eficiente com ênfase na produção econômica.Guangda busca excelência e inovação com controle de qualidade rigoroso e a tecnologia mais avançada na indústria.
Guangda tem cooperação profunda e longa com NGC, Voith, Flender e ZF para fornecer as peças da caixa de engrenagens.No mercado chinês, o aço para engrenagens de turbinas eólicas Guangda ocupa o primeiro lugar na China em capacidade, qualidade e participação de mercado. E Guangda é o maior fornecedor para os três principais clientes do mundo, NGC, ZF e Siemens, para as peças da caixa de engrenagens.
